布隆过滤器的原理及应用

Posted 2018-09-29 22:49 +0800 by ZhangJie ‐ 1 min read

分享:

布隆过滤器在很多场景中都有应用,如根据发件人过滤垃圾邮件、避免已浏览视频的重复推荐、避免分布式缓存中不存在key的访问穿透,等等,布隆过滤器发挥了非常大的作用,布隆过滤器其实也存在很多的变体。本文就来结合作者业务中遇到的问题、布隆过滤器的应用来详细了解下布隆过滤器的原理及应用。

布隆过滤器

描述布隆过滤器之前,首先描述下背景,经常遇到“快速查询、插入”等操作的场景,这个时候第一时间想到的可能是set、map数据结构,因为它的时间复杂度为O(1),是首选的数据结构。但是当要记录的数据量非常大时,set、map可能并不是一种合适的选择

假如我们有一个短视频推荐的场景,用户每次拉取短视频列表时都只返回用户没有看过的短视频,短视频通过短视频id(uint32)唯一标识,假如我们用map来存储,一个短视频id就需要4字节,假如一个用户一天可以观看50个短视频,1个月就是1500个,1年就是18000个,这样一个用户1年就需要占用存储72KB,假如我们有100w用户,那就是72GB,这些信息是要放在内存里面进行计算的,什么样的机型才可以拥有72GB大小的内存啊?要尽量做到“低成本、高性能”的方案设计,这种选型是有问题的。

布隆过滤器(bloom filter),其实就是一种折中的设计方案。内存是按字节寻址,但是1个字节是8位,存储1个短视频id,比如值1,1bit就可以表示的情况下却需要多占用31个bit,岂不是极大的浪费?布隆过滤器的底层存储其实也就是一段连续的内存空间,所有的查询、插入操作都转换成对bit的查询、写入操作。比如要写入一个短视频id,将通过多轮hash(短视频id)计算出多个bit offset,如b1~b8,然后存储操作就转换为将b1~b8全部设置为1,查询操作就转换为查询b1~b8是否全部为1

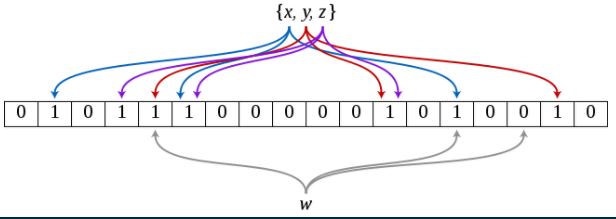

bloom filter

布隆过滤器,以接近O(1)的性能进行查询、插入操作,但是由于hash碰撞的存在,会引入一定的误差率。存在这样的问题,本来短视频id NNN没有存储,但是却由于多轮hash(NNN)得到的b1~b8与其他某个短视频id MMM计算得到的b1~b8完全相同,更可能由于之前存储多个短视频id A、B、C、D时将b1~b8设置为1,此时就会导致判断NNN已存储。这种情况就引入了“误差率”的概念。

误差率: 布隆过滤器现在要存储N个元素,存储指定元素e时,先进行多轮hash计算得到b1~bn,然后依次检查offset为b1~bn的bit位是否已经设置为1,如果全部为1则表示布隆过滤器中已存储该元素。当不全为1时认为没有存储过元素e,将b1~bn设置为1。 由于写入操作时,我们总是遵循test、set的方式,所以当我们逐次将N个元素写入布隆过滤器时,假如test时发现元素已存储,这种情况下一定是由于hash碰撞引起,引入了误差。 所以如果要求写入N个元素却只成功写入了M个元素(M<=N),误差率=(N-M)/N

优缺点: 优点:速度快,又节省存储空间。 缺点:存在一定的误差 && 不支持删除操作。

如果应用场景允许一定的判定误差,例如短视频推荐场景、信息流推荐场景等,那么布隆过滤器也不失为一种合适的选择。刚才提到set、map占用内存空间大,那么布隆过滤能占用多少呢,这里就涉及到误差率和存储成本之间的权衡了

误差率 & 存储空间

误差率,一般是根据应用场景或者产品体验、产品表现来指定的,如用布隆过滤器记录用户观看过的短视频id误差率不超过1/1000。

其实指定了误差率之后,一般也就可以确定存储1个这样的短视频id所需要的大致bit数量了,简称bpe(bits per element),double bpe = - (log(error) / (ln(2)^2)),但是到底需要多少bit数量(bpe是浮点型),还需要进一步确定,int hashes = (int)ceil(ln(2) * bpe),这表名要计算得到hashes个hash值,然后用这个值对布隆过滤器内存空间bits数量取模,从而得到hashes个bit offset。

double denom = 0.480453013918201;                 // ln(2)^2
double bpe = -(log(error) / denom);
int hashes = (int)ceil(0.693147180559945 * bpe);  // ln(2)

假如希望存储entries个元素的话,在满足上述误差率的情况下,布隆过滤器需要分配内存空间为int bits = (int)(bpe * entries)

int bits = (int)(bpe * entries)

murmurhash算法

前面描述了在预期误差率的情况下,存储一个元素所需要的平均存储空间是多少bpe,以及实际存储时需要设置的bits数量,也就是需要计算的hash轮数。现在描述下hash算法,murmurhash是现在比较常用的一种hash算法,不少开源的布隆过滤器实现都是采用了murmurhash算法来实现。

murmurhash算法的名字来源于它的两个重要操作MU(multiply)以及R(Rotate),它在设计上并不是为了密码学上增加单向加密的难度,所以它不适用于安全领域。如果是向做一个快速的hash且希望hash碰撞满足预设指标的话,murmurhash是一个不错的hash算法。

详细信息可以参考wikipedia,点击查看 MurmurHash算法

多分区布隆过滤器

上述描述了一个布隆过滤器的大致原理、如何确定误差率以及bpe和hash轮数、依赖的hash算法等,在实际应用中,我们可能会遇到更多的问题。

仍以短视频推荐场景为例,假定我们设计容量是为每个用户记录最近访问过的2000个短视频,假定需要的存储空间是m,随着时间的推移,布隆过滤器中的bit=1的bits越来越多,我们不能将所有的bits写的过多,更不能写满,以为会导致误差率急剧升高,甚至超过预设的误差率。

那么写多少bits算是合理的呢?这个可以通过实测进行计算,看看写了多少bits后误差率升高到预设值,当布隆过滤器所有bits的1/2都是1时可以看做是“写满”的标识。这个时候该如何操作呢?

1)一种方式是清空布隆过滤器(全部设为0),但是会导致用户最近看过的短视频被重复拉取到,会直接影响用户体验。

2)另一种思路是,布隆过滤器内部存储由一块固定内存修改为可动态增加的多块分区(slice)形式,当一个slice写满,创建一个新的slice用来执行写入操作,查询操作在新、旧slice同时查询,任一个slice命中则认为命中。等新的slice也写满时清空旧的,继续用来写入,也可以继续创建新的slice。这种带来了查询操作耗时稍微增加,存储占用有所增加,但是可以避免对用户体验造成影响,对于推荐这种要求保证用户体验的场景,特别是保证不重复观看同一个内容,这种思路也是可取的。

3)还需要考虑的一个问题是,产品策略是随时会进行调整的,当产品希望进一步降低误差率时,该如何操作呢?可以创建一个新的布隆过滤器实例来适配错误率调整,并增加一个过渡期,在这个过渡期内,新旧两个布隆过滤器实例同时执行查询,新布隆过滤器负责写入,等过渡期结束之后,废弃旧的布隆过滤器,新的布隆过滤器单独工作。这样可以动态支持产品策略调整,不足是误差率在过渡期内可能会发生短暂波动。

在上述2)3)思路的基础上,在项目开发中我设计开发了一个bloom实例支持多分区的布隆过滤器,并提供了序列化、反序列化能力,是对普通布隆过滤器的一种改进型设计,感兴趣的可以参考,点击查看 一种改进的布隆过滤器实现

计数布隆过滤器

上述所描述的布隆过滤器是不支持删除操作的,但是某些情境下我们是有删除需求的(这里我们就不举例了),如果要增加删除的能力,还需要额外增加一些overhead。

考虑一下,标准的布隆过滤器不能支持删除操作的原因,很简单,就是因为要clear的bits可能同时被多个元素所使用了,直接clear bits将影响到对其他已存储元素的判断逻辑。那么又想删除当前元素,又不影响到共用该bits的其他元素,怎么办?

判断内存对象是否被使用经常通过引用计数的方式来解决,布隆过滤器也可以借助引用计数的方式来标志某个bits是否是否被使用。我们为每个bit位额外维护一个引用计数值,当该bit被set为1时,引用计数+1,当该bit被clear为0时,引用计数-1。这样就解决了直接clear该bit所带来的问题。

有一个非常重要的点,要回忆一下,我们数据结构选型不选用set、map是为了节省内存存储空间,现在我们却为每一个bit来额外分配了一个引用计数值,这里的值又要占用一定的存储空间。这不是又绕回以前了吗?

这里就要考虑下引用计数值占用bits数量的问题了,这里也可以引出另一种布隆过滤器变体了,Counting Bloom Filter,简称CBF。CBF将标准的布隆过滤器位数组的每一位扩展为一个小的计数器(Counter),在插入元素时给对应的k(k为哈希函数个数)个Counter的值分别加1,删除元素时给对应的k个Counter的值分别减1。Counting Bloom Filter通过多占用几倍的存储空间的代价,给Bloom Filter增加了删除操作。下一个问题自然就是,到底要多占用几倍呢?

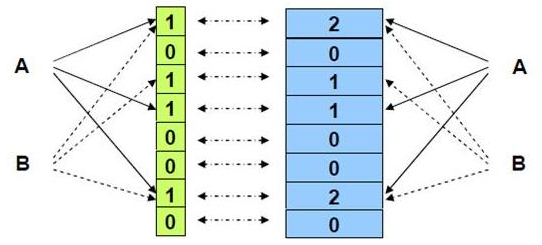

counting bloom filter

我们先计算第i个Counter被增加j次的概率,其中n为集合元素个数,k为哈希函数个数,m为Counter个数(对应着原来位数组的大小):

formula 1

上面等式右端的表达式中,前一部分表示从nk次哈希中选择j次,中间部分表示j次哈希都选中了第i个Counter,后一部分表示其它nk – j次哈希都没有选中第i个Counter。因此,第i个Counter的值大于j的概率可以限定为:

formula 2

上式第二步缩放中应用了估计阶乘的斯特林公式:

formula 3

在Bloom Filter概念和原理一文中,我们提到过k的最优值为(ln2)m/n,现在我们限制k ≤ (ln2)m/n,就可以得到如下结论:

formula 4

如果每个Counter分配4位,那么当Counter的值达到16时就会溢出。这个概率为:

formula 5

这个值足够小,因此对于大多数应用程序来说,4位就足够了。

其他布隆过滤器变体

由于现实应用场景多样,布隆过滤器变体也非常多。维基百科中列出了很多布隆过滤器变体,例如:

  • Cache Filtering
  • Avoiding False Positives in a Finite Universe
  • Counting filters
  • Decentralized aggregation
  • Data synchronization
  • Bloomier filters
  • Compact approximators
  • Stable Bloom filters
  • Scalable Bloom filters
  • Spatial Bloom filters
  • Layered Bloom filters
  • Attenuated Bloom filters
  • Chemical structure searching

感兴趣的可以参考维基百科中的相关描述,这里权做抛砖引玉了,点击查看 布隆过滤器

布隆过滤器设计实现

作者在工作过程中,写过一个C++版本的分段式的布隆过滤器,支持指定误差率来推算容量,并能支持后期的扩容需求,感兴趣请点击hitzhangjie/bloomfilter
