调试器概貌

在开始各调试动作的具体实现之前,有必要先搭建一个实现框架,后续调试动作的实现过程,我们只需要添加调试命令及对应的处理逻辑即可。

大家在理解了这个框架之后,在阅读到相关调试动作的具体实现章节时,会自然联想到如何定位工程中对应的代码。这对我们后续章节中组织内容、方便读者理解都是比较重要的。

功能性需求

调试器的功能性需求,大家联想下常见调试器的使用经历,这个是比较直观的:

  • 允许调试可执行程序、调试运行中进程、调试coredump文件;
  • 允许对golang代码自动编译构建、调试完成后清理临时构建产物;
  • 允许查看源码信息 list
  • 允许对二进制文件进行反汇编 disass
  • 允许在源码中添加断点 breakpoint
  • 允许在源码中添加条件断点 breakpoint if
  • 允许逐语句执行 next
  • 允许逐指令执行(也能允许进入函数)step
  • 允许从function退出 finish
  • 允许显示变量信息、寄存器信息 print、display
  • 允许更新变量、寄存器信息 set
  • 允许打印变量类型 ptype
  • 允许对函数进行临时调用 call
  • 允许查看调用堆栈信息 bt
  • 允许选择调用栈中的特定栈帧 frame
  • 允许查看goroutines列表、切换goroutine执行;
  • 允许查看threads列表、切换thread执行;
  • 其他;

调试器的功能性需求,相对来说是比较直观的,需求会变化,功能也会进行调整。

比如,调试过程中经常不小心错过一个非常关键的事件,想退回几步语句继续调试。通常,我们只能restart调试会话,然后在事件发生位置加断点,然后continue,在代码规模比较大的时候,或者不是很容易复现事件的时候,这种方式也不一定能胜任。

为了进一步提升调试的便利性,就可以为调试器添加 record and replay 的功能,该功能能够对调试过程进行跟踪记录,并能在需要的时候进行回放,就方便多了。

ps:在实现了指令级调试、符号级调试的主体内容后,我们将介绍下 record and replay 在调试领域的具体实现项目,mozilla/rr: You record a failure once, then debug the recording, deterministically, as many times as you want ...

非功能性需求

做一个产品需要注重用户体验,做一个调试器也一样,需要站在开发者角度考虑如何让开发者用的方便、调试的顺利。

对于一个调试器而言,因为我们会在各种任务间穿插切换,要灵活运行调试命令是必要的。但是一个基于命令行实现的调试器,要想实现命令的输入并不是一件轻松的事情。

  • 首先调试器有很多调试命令,如何记忆这些命令是有一定的学习成本的,而基于命令行的调试器会比基于GUI的调试器学习曲线更陡;
  • 基于命令行的调试器,其UI基于终端的文本模式进行显示,而非图形模式,这意味着它不能像GUI界面一样非常灵活方便地展示多种信息,如同时显示源码、断点、变量、寄存器、调用栈信息等;
  • 基于命令行的调试器需考虑调试命令输入效率的问题,比如输入命令以及对应的参数。GUI调试器在源码某行处添加一个断点通常是很简单的事情,鼠标点一下即可,但基于命令行的调试器则需要用户显示提供一个源码位置,如"break main.go:15",或者"break main.main";
  • 调试器诸多调试命令,需要考虑自动补全命令、自动补全参数,如果支持别名,将会是一个不错的选项。调试器还需要记忆上次刚使用过的调试命令,以方便重复使用,例如频繁地逐语句执行命令序列 ,可以通过命令序列 代替,回车键默认使用上次的命令,这样对用户来说更方便;
  • 调试器有多种启动方式,对应多个启动命令,如godbg exec <prog>godbg debug <module>godbg attach <pid>godbg core <coredump>,各自有不同的参数。此外调试器也有多种交互式的调试命令,如break <locspec>break <locspec> cond <expression>等,各自也有不同的参数。如何高效、合理地管理这些命令是一个需要考虑的事情;
  • 好的产品塑造用户习惯,但是更好的习惯应该只有用户自己知道,一个可配置化的调试器是比较合适的,如允许用户自定义命令的别名信息,等等;
  • 调试器本身,可能需要考虑未来的应用情况,其是否具备足够的适应性以在各种应用场景中使用,如能否在GoLand、VSCode等IDE中使用,或者可能的远程调试场景等。这些也对调试器本身的软件架构设计提出了要求;
  • 可扩展性,除了使用的便利性,也要考虑其未来的扩展性,如何支持一门新的编程语言,如何支持采用不同调试信息标准的程序调试,如何便利地与其他开发工具集成;
  • 健壮性、正确性,如何保证调试器本身的健壮性、正确性,可以测试来改进;
  • 其他非功能性需求。

技术方案

这里的技术方案,暂时先主要聚焦在如下几个点。

扩展性设计

调试器应该具备良好的扩展性设计,以支持在不同应用场景中的交互,如在命令中调试、在IDE中调试、远程调试。

这也要求调试器的“frontend”和“backend”要实现分离式架构,因为我们可能在一台macOS机器上调试运行在Linux机器上的进程,frontend、backend运行环境在操作系统、硬件平台上可能是完全不同的。

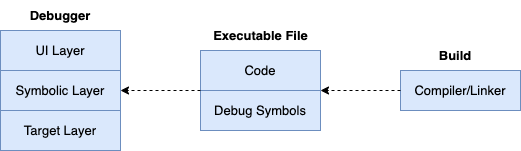

这里简单提下一个设计良好的符号级调试器的大致架构,如下所示:

debugger-arch-1

调试器需要包含UI Layer、Symbolic Layer、Target Layer这几层:

  • UI层,主要负责命令及调试信息的展示,负责完成与用户的交互;
  • 符号层,主要负责完成源码和机器指令之间的各种映射、转换;
  • 目标层,主要是和机器指令相关的一些底层操作,如指令patch设置断点等;

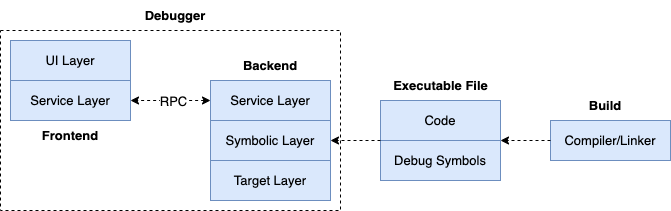

考虑到调试器的未来应用场景,可能会对设计进行进一步调整,比如引入Service Layer,如下所示:

debugger-arch-2

我们将调试器架构进一步划分,分为frontend、backend。

  • frontend聚焦于与用户的交互逻辑,完成调试动作的触发、结果的展示;
  • backend聚焦于目标进程、平台特性相关的底层实现,接受frontend的调试命令,并返回对应的结果,以在frontend进行展示;
  • frontend和backend之间的桥梁就是新引入的服务层,frontend、backend之间可以通过RPC进行通信。

调试命令管理

spf13/cobra是一个基于golang的开源的命令行程序开发框架,它具有如下特点:

  • 支持快速添加cmd;
  • 支持为指定cmd添加subcmd;
  • 支持帮助信息汇总展示;
  • 支持POSIX风格的参数解析;
  • 支持常见数据类型的参数解析;
  • 支持为cmd指定必要参数;
  • 支持生成shell自动补全脚本;
  • 等等;

可以说,cobra是一个非常优秀的命令行程序开发框架,在诸多大型开源项目中得以应用,如kubernetes、hugo、github-cli gh,等等。在我的个人项目中,也有不少是采用了cobra来对命令、子命令进行管理。

使用cobra对调试命令进行管理,将给我们带来很大的便利。对于godbg exec <proc>godbg attach <pid>类似的命令及选项管理,cobra绰绰有余,使用默认的设置就可以提供很好的支持。

凡事总有例外,调试器除了上述“启动调试”相关的命令以外,也有很多调试会话中使用的调试命令,如断点相关的,调用栈相关的,查看源码、变量、寄存器等相关的。为了方便开发人员查看感兴趣的调试命令及其帮助信息,我们不能将所有调试命令简单排序后予以展示,必要的分组是非常有帮助的。

比如我们将break、clear这两个增删断点相关的操作全部归类到分组“[breakpoint]”,将print、display、list等查看相关的全部归类到分组“[show]”分组,将backtrack、frame等栈帧相关的全部归类到“[frames]”分组,等等。

cobra为每个命令提供了一个属性cobra.Command.Annotations,它是一个map类型,可以为每个命令添加一些kv属性信息,然后基于此可以对其进行一些分组等自定义的操作:

breakCmd.Annotation["group"] = "breakpoint"
clearCmd.Annotation["group"] = "breakpoint"
printCmd.Annotation["group"] = "show"
frameCmd.Annotation["group"] = "frames"

上面我们对几个命令根据功能进行了分组,假如我们用debugRootCmd表示最顶层的命令,那么我们可以自定义debugRootCmd的Use方法,方法内部我们遍历所有的子命令,并根据它们的属性Annotation["group"]进行分组后,再显示帮助信息。

查看帮助信息时将得到如下分组后的展示样式(而非默认列表样式),更便利、更有条理:

[breakpoint]
break : break <locspec>,添加断点
clear : clear <n>,清除断点

[show]
print : print <variable>,显示变量信息

[frames]
frame : frame <n>,选择对应的栈帧

综上不管是调试器启动时的命令,还是调试会话中需要交互式键入的调试命令,都可以安心地使用cobra来完成,cobra能很好地满足我们的开发需求。

输入自动补全

前面列出了很多的功能性需求,每个需求基本都对应着一个或几个调试命令,每个命令又有不同的选项,在调试过程中,我们很可能会遗忘命令的使用方式。

当我们遗忘时,就会中断调试会话,这是一个很低效的过程。试想下,我们不得不执行help命令查看帮助信息,帮助信息将污染我们的调试会话,使得我们注意力被分散。所以作为一个调试器产品的设计者、开发者,应该对“查看帮助”信息的需求进行进一步挖掘。

用户是需要查看帮助信息,但是并不一定是通过help的形式,我们可以在他输入命令的同时就给予辅助输入的提示信息,自动补全就是不错的方法。

自动补全大家并不陌生,我们在shell里面使用的很多命令有自动补全的功能,包括cobra开发的命令行应用程序本身也支持生成shell的自动完成脚本(导入即可实现自动补全功能)。

go-prompt是一个不错的自动补全的库,它能够在程序运行期间根据用户输入自动给出自动补全的候选列表,并且支持多种选项设置,如候选列表的颜色、选中列表项的颜色等等。可以说,go-prompt是一个非常不错的选择,但是我们想要的更多。

前面我们有提到,如果要对调试会话中的调试命令进行管理的话,我们更希望通过cobra的方式来管理,并且经过一番思考发现是可行的。如果为了自动补全直接使用go-prompt的话,那我们可能将不得不自己管理这些命令。

或者,我们可以将二者的优点结合起来,cobra-prompt就是来解决这个问题的,它将go-prompt和cobra进行了一个比较好的集成,既能利用cobra的命令管理,也能发挥go-prompt的自动补全优势。cobra-prompt的实现原理很简单,将go-prompt获得的用户输入适当处理后,转给cobra debugRootCmd进行处理就可以。

本书提供的调试器实现,最初采用了cobra-prompt进行开发,但是由于某些原因,最终使用了liner进行代替,因为cobra-prompt的自动补全功能有时也会干扰调试会话,不一定真的有实质性的帮助。

最后,使用liner读取用户键入的调试命令,并通过cobra的命令管理来执行调试动作。简言之,我们仍然具备自动补全能力,只是放弃了go-prompt似的自动补全方式。

代码实现

对于业界主流的调试器实现,一般都会将其分为frontend、backend,二者通过service层进行通信,gdb、delve等等,无一例外。

本书提供的调试器实现,是从普及调试器知识角度出发,因此我们更关注调试器底层逻辑的设计实现,我们实际上提供了两个版本的调试器实现。

  • 指令级调试器实现:它是一个基于UI层、符号层、目标层3层架构的简易调试器实现,实现思路已体现在了本节各部分描述中。本书提供的配套的完整版指令级调试器实现的源码地址为hitzhangjie/godbg。为了方便大家按照章节循序渐进地学习,本书也提供了按照章节组织、循序渐进地开发调试器的代码示例,其源码地址为hitzhangjie/golang-debugger-lessons
  • 符号级调试器实现:最初希望从头编写一个符号级调试器,但是开发工作量有点大,所以最后倾向于裁剪go-delve/delve以用更少的代码、更少的时间来尽快完成符号级调试部分,把最核心的设计实现要点呈现给大家。对应的源码地址为 hitzhangjie/tinydbg

欢迎读者朋友们下载体验,如您发现有问题,或者有更好的建议,欢迎请在本书项目issues中留言 :) 。

ps:本电子书的更新断断停停,这几年中发生了很多事情,2023.8.6开始恢复更新。今年必须完成,:muscle:
