符号级调试基础：ELF文件
ELF文件结构
ELF (Executable and Linkable Format)，可执行链接嵌入格式，是Unix、Linux环境下一种十分常见的文件格式，它可用于可执行程序、目标文件、共享库、coredump文件等。

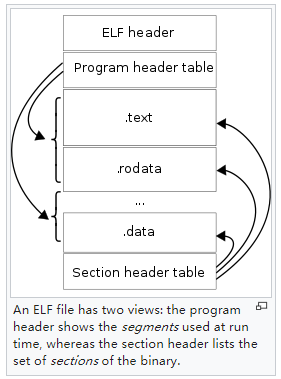

ELF文件格式如下，文件开头是ELF Header，剩下的数据部分包括Program Header Table、Section Header Table、Sections，Sections中的数据由Program Header Table、Section Header Table来引用。
这里简单列一下上述关键结构的含义和作用：
- ELF FIle Header，ELF文件头，其描述了当前ELF文件的类型（可执行程序、可重定位文件、动态链接文件、core文件等）、32位or64位寻址、ABI、ISA、程序入口地址、Program Header Table起始地址及元素大小、Section Header Table起始地址及元素大小，等等；
- Program Header Table，它描述了系统如何创建一个程序的进程映像，每个表项都定义了一个segment（段），其中引用了0个、1个或多个section，它们也有自己的类型，如PT_LOAD，表示系统应按照表项中定义好的虚拟地址范围将引用的sections以mmap的形式映射到进程虚拟地址空间，如进程地址空间中的text段、data段；
- Section Header Table，它描述了文件中包含的每个section的位置、大小、类型、链接顺序，等等，主要目的是为了指导链接器进行链接；
- Sections，ELF文件中的sections数据，夹在Program Header Table和Section Header Table中间，由一系列的sections数据构成。
ELF PRogram Header Table
它定义了程序执行的视图（executable point of view），或者说是loader加载的视图。
从可执行程序角度来看，进程运行时需要了解如何将程序中不同部分，加载到进程虚拟内存地址空间中的不同区域（段，segments）。
Linux下进程地址空间的内存布局，大家并不陌生，如data段、text段，它们其实是由Program Header Table预先定义好的，包括在虚拟内存空间中的位置，以及text段中应该包含哪些sections数据。
以测试程序golang-debugger-lessons/testdata/loop2为例，运行readelf -l查看其program header table，共有7个program headers，每个program header在虚拟内存中的地址、每个program header包含的sections，都一览无余。如，最终组织好的text segment包含了如下sections .text .note.go.buildid。
$ readelf -l testdata/loop2
Elf file type is EXEC (Executable file)
Entry point 0x4647a0
There are 7 program headers, starting at offset 64
Program Headers:
Type Offset VirtAddr PhysAddr
FileSiz MemSiz Flags Align
PHDR 0x0000000000000040 0x0000000000400040 0x0000000000400040
0x0000000000000188 0x0000000000000188 R 1000
NOTE 0x0000000000000f9c 0x0000000000400f9c 0x0000000000400f9c
kk 0x0000000000000064 R 4
LOAD 0x0000000000000000 0x0000000000400000 0x0000000000400000
0x0000000000099294 0x0000000000099294 R E 1000
LOAD 0x000000000009a000 0x000000000049a000 0x000000000049a000
0x00000000000a48c6 0x00000000000a48c6 R 1000
LOAD 0x000000000013f000 0x000000000053f000 0x000000000053f000
0x0000000000015900 0x0000000000048088 RW 1000
GNU_STACK 0x0000000000000000 0x0000000000000000 0x0000000000000000
0x0000000000000000 0x0000000000000000 RW 8
LOOS+5041580 0x0000000000000000 0x0000000000000000 0x0000000000000000
0x0000000000000000 0x0000000000000000 8
Section to Segment mapping:
Segment Sections...
00
01 .note.go.buildid
02 .text .note.go.buildid
03 .rodata .typelink .itablink .gosymtab .gopclntab
04 .go.buildinfo .noptrdata .data .bss .noptrbss
05
06
本章稍后会介绍Program Header Table如何指导loader创建进程映像。
ELF Section Header Table
它定义了程序链接的视图（the linkable point of view），主要是用来指导linker工作。
从链接器角度来看，程序将代码、数据划分成不同的sections，如指令在.text、只读数据在.rodata等。程序中的每个section属于0个、1个或多个segments，每个section在程序运行时会被（或不被）mmap到进程地址空间。
以测试程序golang-debugger-lessons/testdata/loop2测试程序为例，我们来看下其链接器角度的视图，可以看到其包含了25个sections，每个section都有类型、偏移量、大小、链接顺序、对齐等信息，用以指导链接器完成链接操作。
$ readelf -S testdata/loop2
There are 25 section headers, starting at offset 0x1c8:
Section Headers:
[Nr] Name Type Address Offset
Size EntSize Flags Link Info Align
[ 0] NULL 0000000000000000 00000000
0000000000000000 0000000000000000 0 0 0
[ 1] .text PROGBITS 0000000000401000 00001000
0000000000098294 0000000000000000 AX 0 0 32
[ 2] .rodata PROGBITS 000000000049a000 0009a000
00000000000440c7 0000000000000000 A 0 0 32
.............................................................
[ 4] .typelink PROGBITS 00000000004de2a0 000de2a0
0000000000000734 0000000000000000 A 0 0 32
[ 5] .itablink PROGBITS 00000000004de9d8 000de9d8
0000000000000050 0000000000000000 A 0 0 8
[ 6] .gosymtab PROGBITS 00000000004dea28 000dea28
0000000000000000 0000000000000000 A 0 0 1
[ 7] .gopclntab PROGBITS 00000000004dea40 000dea40
000000000005fe86 0000000000000000 A 0 0 32
.............................................................
[10] .data PROGBITS 000000000054d4e0 0014d4e0
0000000000007410 0000000000000000 WA 0 0 32
.............................................................
[14] .zdebug_line PROGBITS 0000000000588119 00155119
000000000001cc0d 0000000000000000 0 0 1
[15] .zdebug_frame PROGBITS 00000000005a4d26 00171d26
00000000000062e9 0000000000000000 0 0 1
.............................................................
[22] .note.go.buildid NOTE 0000000000400f9c 00000f9c
0000000000000064 0000000000000000 A 0 0 4
[23] .symtab SYMTAB 0000000000000000 001d0000
0000000000011370 0000000000000018 24 422 8
[24] .strtab STRTAB 0000000000000000 001e1370
00000000000109fb 0000000000000000 0 0 1
Key to Flags:
W (write), A (alloc), X (execute), M (merge), S (strings), I (info),
L (link order), O (extra OS processing required), G (group), T (TLS),
C (compressed), x (unknown), o (OS specific), E (exclude),
l (large), p (processor specific)
现在我们来尝试回答几个读者朋友可能的疑问：
section与segments隶属关系？
一个section属于多少个segments，这个由Program Headers定义，以前面示例做参考，go程序中.note.go.buildid就属于两个段，段索引分别为01、02，但是.data就只属于一个段，段索引02。
section是否会被加载到内存中？
一个section中数据最终会不会被mmap到进程地址空间，也是由引用它的Program Header的类型决定的，如果Program Header类型为LOAD类型，则会被mmap到进程地址空间，反之则不会。
仍以前面示例做参考，我们发现.gosymtab、.gopclntab所属的段（段索引值 03）是LOAD类型，表示其数据会被加载到内存，这是因为go runtime依赖这些信息来计算stacktrace。
而.note.go.buildid所属的段（段索引 01）为NOTE类型，不会被加载到内存，这种就是给一些外部工具读取使用的。比如方便go tool buildid <prog>提取buildid信息，这个其实就是存储在.note.go.buildid section中的。
来验证下，首先通过go tool buildid来提取buildid信息：
$ go tool buildid loop
z3BnMb0ZcNprbNCHGFUE/tKoFiTkxKf0367OgPv1m/xoZJRttC9Gcwqc67tiDf/1NjCWH3otcISEg7g8lG7
接下来通过readelf --string-dump=.note.go.buildid <prog>直接读取ELF文件中的数据：
String dump of section '.note.go.buildid':
[ 4] S
[ c] Go
[ 10] z3BnMb0ZcNprbNCHGFUE/tKoFiTkxKf0367OgPv1m/xoZJRttC9Gcwqc67tiDf/1NjCWH3otcISEg7g8lG7
结果发现buildid数据是一致的，证实了我们上述判断。
本章稍后会介绍Section Header Table如何指导链接器执行链接操作。
ELF 常见 Sections
ELF文件会包含很多的sections，前面给出的测试实例中就包含了25个sections。
我们先来了解一些常见的sections的作用，为后续加深对linkers、loaders、debgguers工作原理的认识提前做点准备。
- .text: 编译好的程序指令；
- .rodata: 只读数据，如程序中的常量字符串；
- .data：已经初始化的全局变量；
- .bss：未经初始化的全局变量，在ELF文件中只是个占位符，不占用实际空间；
- .symtab：符号表，每个可重定位文件都有一个符号表，存放程序中定义的全局函数和全局变量的信息，注意它不包含局部变量信息，局部非静态变量由栈来管理，它们对链接器符号解析、重定位没有帮助。也要注意，.symtab和编译器中的调试符号无关（如gcc -g生成）；
- .debug_*: 调试信息，调试器读取该信息以支持符号级调试（如gcc -g生成）；
- .strtab：字符串表，内容包括.symtab和.debug_*节中的符号，以及section名；
- .rel.text：一个.text section中位置的列表，当链接器尝试把这个目标文件和其他文件链接时，需要修改这些位置的值，链接之前调用外部函数或者引用外部全局变量的是通过符号进行的，需要对这些符号进行解析、重定位成正确的访问地址。
- .rel.data：引用的一些全局变量的重定位信息，和.rel.text有些类似；
当然除了列出的这些，还有很多其他sections，ELF也允许vendor自定义sections，以支持一些期望的功能，如go语言就添加了.gosymtab、.gopclntab、.note.build.id来支持go运行时的一些操作。
我们来简单介绍下如何查看sections中的内容：
查看sections列表
readelf -S <prog>$ readelf -S testdata/loop2 There are 25 section headers, starting at offset 0x1c8: Section Headers: [Nr] Name Type Address Offset Size EntSize Flags Link Info Align [ 0] NULL 0000000000000000 00000000 0000000000000000 0000000000000000 0 0 0 [ 1] .text PROGBITS 0000000000401000 00001000 0000000000098294 0000000000000000 AX 0 0 32 [ 2] .rodata PROGBITS 000000000049a000 0009a000 00000000000440c7 0000000000000000 A 0 0 32 ...查看指定section数据
readelf --string-dump$ readelf --string-dump=.note.go.buildid loop String dump of section '.note.go.buildid': [ 4] S [ c] Go [ 10] z3BnMb0ZcNprbNCHGFUE/tKoFiTkxKf0367OgPv1m/xoZJRttC9Gcwqc67tiDf/1NjCWH3otcISEg7g8lG7查看指定section数据
readelf --hex-dump$ readelf --hex-dump=.note.go.buildid loop Hex dump of section '.note.go.buildid': 0x00400f9c 04000000 53000000 04000000 476f0000 ....S.......Go.. 0x00400fac 7a33426e 4d62305a 634e7072 624e4348 z3BnMb0ZcNprbNCH 0x00400fbc 47465545 2f744b6f 4669546b 784b6630 GFUE/tKoFiTkxKf0 0x00400fcc 3336374f 67507631 6d2f786f 5a4a5274 367OgPv1m/xoZJRt 0x00400fdc 74433947 63777163 36377469 44662f31 tC9Gcwqc67tiDf/1 0x00400fec 4e6a4357 48336f74 63495345 67376738 NjCWH3otcISEg7g8 0x00400ffc 6c473700 lG7.其他，如
readelf --relocated-dump | --debug-dump，可以按需选用。
本节ELF内容就先介绍到，在此基础上，接下来的几个小节，我们将依次介绍linker、loader、debugger的工作原理。
参考文献
Executable and Linkable Format, https://en.wikipedia.org/wiki/Executable_and_Linkable_Format
How to Fool Analysis Tools, https://tuanlinh.gitbook.io/ctf/golang-function-name-obfuscation-how-to-fool-analysis-tools
Go 1.2 Runtime Symbol Information, Russ Cox, https://docs.google.com/document/d/1lyPIbmsYbXnpNj57a261hgOYVpNRcgydurVQIyZOz_o/pub
Some notes on the structure of Go Binaries, https://utcc.utoronto.ca/~cks/space/blog/programming/GoBinaryStructureNotes
Buiding a better Go Linker, Austin Clements, https://docs.google.com/document/d/1D13QhciikbdLtaI67U6Ble5d_1nsI4befEd6_k1z91U/view
Time for Some Function Recovery, https://www.mdeditor.tw/pl/2DRS/zh-hk
Computer System: A Programmer's Perspective, Randal E.Bryant, David R. O'Hallaron, p450-p479
深入理解计算机系统, 龚奕利 雷迎春 译, p450-p479
Learning Linux Binary Analysis, Ryan O'Neill, p14-15, p18-19
Linux二进制分析, 棣琦 译, p14-15, p18-19
