pkg debug/gosym 应用

数据类型及关系

标准库提供了package debug/gosym 来读取go工具链为go语言生成的一些特有的section数据,如.gosymtab、.gopclntab。其为go语言运行时提供了一种高效快速的计算调用栈的方法,这在go语言出现panic希望打印堆栈信息的时候非常有帮助。

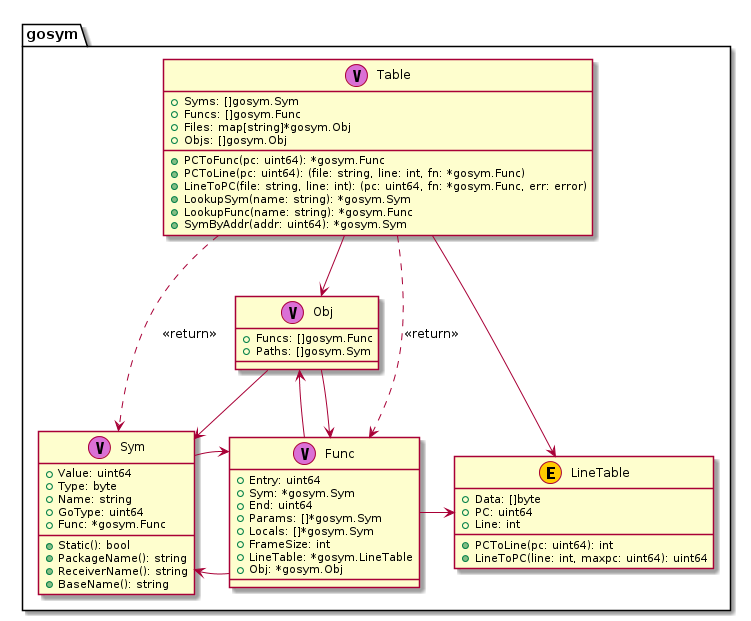

package debug/gosym中的相关重要数据结构,如下图所示:

gopkg debug/gosym

关于go定制的.gosymtab、.gopclntab相关的符号信息设计,可以参考 Go 1.2 Runtime Symbol Information,整体来看,比较重要的就是Table这个数据结构,注意到它有几个非常实用的导出方法,我们可以用来在指令地址与源文件位置之前进行快速的转换,借此可以实现一个调用栈追踪的能力。.gosymtab、.gopclntab的主要目的也是在此。

go定制的sections

ELF文件中符号表信息一般会存储在.symtab section中,go程序有点特殊在go1.2及之前的版本有一个特殊的.gosymtab,其中存储了接近plan9风格的符号表结构信息,但是在go1.3之后,.gosymtab不再包含任何符号信息。

还注意到,ELF文件中行号表信息,如果是DWARF调试信息格式的话,一般会存储在debug_line或者.zdebug_line中,go程序又有点特殊,它还存在一个名为.gopclntab的section,其中保存了go程序的行号表信息。

那么,go为什么不使用.debug/.zdebug前缀的sections呢?为什么要独立添加一个.gosymtab、.gopclntab呢?这几个section有什么区别呢?

我们很确定的是.debug/.zdebug前缀开头的sections中包含的是调试信息,是给调试器等使用的,.gosymtab、.gopclntab则是给go运行时使用的。go程序执行时,其运行时部分会加载.gosymtab、.gopclntab的数据到进程内存中,用来执行栈跟踪(stack tracebacks),比如runtime.Callers,.symtab、.debug/.zdebug sections并没有被加载到内存中,它是由外部调试器来读取并加载的,如gdb、delve。

可能会有疑问,为什么go程序不直接利用.symtab、.debug/.zdebug sections呢,这几个sections中的数据结合起来也足以实现栈跟踪?

目前我了解到的是,DWARF数据的解析、使用应该会更复杂一点,go早期核心开发者很多有Plan9的工作经验,在研发Plan9时就已经有了类似pclntab的尝试,从Plan9的man手册中可以查看到相关的信息。

Plan9's man a.out

NAME
    a.out - object file format

 SYNOPSIS
    #include <a.out.h>

DESCRIPTION
    An executable Plan 9 binary file has up to six sections: a
    header, the program text, the data, a symbol table, a PC/SP
    offset table (MC68020 only), and finally a PC/line number
    table.  The header, given by a structure in <a.out.h>, con-
    tains 4-byte integers in big-endian order:

   ....

   A similar table, occupying pcsz-bytes, is the next section
   in an executable; it is present for all architectures.  The
   same algorithm may be run using this table to recover the
   absolute source line number from a given program location.
   The absolute line number (starting from zero) counts the
   newlines in the C-preprocessed source seen by the compiler.
   Three symbol types in the main symbol table facilitate con-
   version of the absolute number to source file and line num-
   ber:

go程序的很多核心开发者本身就是Plan9的开发者,go中借鉴Plan9的经验也就不足为奇了,早期pclntab的存储结构与plan9下程序的pclntab很接近,但是现在已经差别很大了,可以参考go1.2 pclntab的设计proposal:Go 1.2 Runtime Symbol Information

TODO ps: 另外提一下,cgo程序中,似乎是没有.gosymtab、.gopclntab的。

通过package debug/gosym可以构建出pcln table,通过其方法PcToLine、LineToPc等,可以帮助我们快速查询指令地址与源文件中位置的关系,也可以通过它来进一步分析调用栈,如程序panic时我们希望打印调用栈来定位出错的位置。

我理解,对调用栈信息的支持才是.gosymtab、.gopclntab所主要解决的问题,go1.3之后调用栈数据应该是完全由.gopclntab支持了,所以.gosymtab也就为空了。所以它和调试器需要的.debug/.zdebug_frame有着本质区别,后者不但可以追踪调用栈信息,也可以追踪每一个栈帧中的寄存器数据的变化,其数据编码、解析、运算逻辑也更加复杂。

那.gosymtab、.gopclntab能否用于调试器呢?也不能说完全没用,只是这里面的数据相对DWARF调试信息来说,缺失了一些调试需要的信息,我们还是需要用到DWARF才能完整解决调试场景中的问题。

现在我们应该清楚package debug/gosym以及对应.gosymtab、.gopclntab sections的用途了,也应该清楚与.symtab以及调试相关的.debug/.zdebug_这些sections的区别了。

常用操作及示例

这是我们的一个测试程序 testdata/loop2.go,我们先展示下其源文件信息,接下来执行go build -gcflags="all=-N -l" -o loop2 loop2.go将其编译成可执行程序loop2,后面我们读取loop2并继续做实验。

PC与源文件互转

testdata/loop2.go:

     1  package main
     2
     3  import (
     4      "fmt"
     5      "os"
     6      "time"
     7  )
     8
     9  func init() {
    10      go func() {
    11          for {
    12              fmt.Println("main.func1 pid:", os.Getpid())
    13              time.Sleep(time.Second)
    14          }
    15      }()
    16  }
    17  func main() {
    18      for {
    19          fmt.Println("main.main pid:", os.Getpid())
    20          time.Sleep(time.Second * 3)
    21      }
    22  }

下面我们通过debug/gosym来写个测试程序,目标是实现虚地址pc和源文件位置、函数之间的转换。

main.go:

import (
    "debug/elf"
    "debug/gosym"
)

func main() {
    if len(os.Args) != 2 {
        fmt.Fprintln(os.Stderr, "usage: go run main.go <prog>")
        os.Exit(1)
    }
    prog := os.Args[1]

    // open elf
    file, err := elf.Open(prog)
    if err != nil {
        panic(err)
    }

    gosymtab, _ := file.Section(".gosymtab").Data()
    gopclntab, _ := file.Section(".gopclntab").Data()

    pclntab := gosym.NewLineTable(gopclntab, file.Section(".text").Addr)
    table, _ := gosym.NewTable(gosymtab, pclntab)

    pc, fn, err := table.LineToPC("/root/debugger101/testdata/loop2.go", 3)
    if err != nil {
        fmt.Println(err)
    } else {
        fmt.Printf("pc => %#x\tfn => %s\n", pc, fn.Name)
    }
    pc, fn, _ = table.LineToPC("/root/debugger101/testdata/loop2.go", 9)
    fmt.Printf("pc => %#x\tfn => %s\n", pc, fn.Name)
    pc, fn, _ = table.LineToPC("/root/debugger101/testdata/loop2.go", 11)
    fmt.Printf("pc => %#x\tfn => %s\n", pc, fn.Name)
    pc, fn, _ = table.LineToPC("/root/debugger101/testdata/loop2.go", 17)
    fmt.Printf("pc => %#x\tfn => %s\n", pc, fn.Name)

    f, l, fn := table.PCToLine(0x4b86cf)
    fmt.Printf("pc => %#x\tfn => %s\tpos => %s:%d\n", 0x4b86cf, fn.Name, f, l)
}

运行测试go run main.go ../testdata/loop2,注意以上程序中指定源文件时使用了绝对路径,我们将得到如下输出:

$ go run main.go ../testdata/loop2
no code at /root/debugger101/testdata/loop2.go:3
pc => 0x4b86cf  fn => main.init.0.func1
pc => 0x4b8791  fn => main.init.0.func1
pc => 0x4b85b1  fn => main.main
pc => 0x4b86cf  fn => main.init.0.func1 pos => /root/debugger101/testdata/loop2.go:9

在上述测试程序中,我们一开始指定了一个源文件位置loop2.go:3的位置,查看源码可知,这个位置处是一些import声明,没有函数,所以这里找不到对应的指令,所以才会返回错误信息“no code at ....loop2.go:3”。剩余几行测试都指定了有效的源码位置,分别输出了几个源文件位置。

然后我们从输出的结果中选择第一个的pc值0x4b86cf作为table.PCToLine(...)的参数,用于测试从pc转换为源文件位置,程序也正确输出了源文件位置信息。

运行时栈跟踪

go程序除了通过error来传播错误,还有一种方式是通过panic来传播异常,由于panic传播路径可能会比较长,直到它被当前goroutine recover或者进程crash。

当出现panic时,如果我们主动recover了,也会希望通过打印调用栈来追踪问题的源头;如果没有recover导致进程crash了,那么运行时也会打印每个goroutine的调用栈信息。两种方式的目的都是为了帮助我们容易定位panic的源头位置。

下面是一个延时go程序panic时recover并打印调用栈信息的示例:

main.go

1  package main
2
3  import (
4      "runtime/debug"
5  )
6
7  func main() {
8      defer func() {
9          if e := recover(); e != nil {
10              debug.PrintStack()
11          }
12      }()
13      f1()
14  }
15
16  func f1() {
17      f2()
18  }
19
20  func f2() {
21      panic("let's panic")
22  }

运行go run main.go进行测试:

$ go run main.go

goroutine 1 [running]:
runtime/debug.Stack(0xc00001408b, 0x8, 0xc000096df0)
    /usr/local/go/src/runtime/debug/stack.go:24 +0x9f
runtime/debug.PrintStack()
    /usr/local/go/src/runtime/debug/stack.go:16 +0x25
main.main.func1()
    /Users/zhangjie/main.go:10 +0x45
panic(0x1084480, 0x10aff40)
    /usr/local/go/src/runtime/panic.go:969 +0x175
main.f2(...)
    /Users/zhangjie/main.go:21
main.f1(...)
    /Users/zhangjie/main.go:17
main.main()
    /Users/zhangjie/main.go:13 +0x5d

上述调用栈信息如何看呢:

  • 首先从上往下看,runtime/debug.Stack->runtime/debug.PrintStack->main.main.func1,这里是panic被recover的位置;
  • 继续往下看,可以看到panic在何处生成的,panic->main.f2,注意到这个函数第21行调用了panic方法,找到panic发生的位置了;
  • 调用栈剩下的就没有必要看了;

前面我们不止一次提到go运行时调用栈信息是基于.pclntab构建出来的,but how?

栈跟踪如何实现

栈跟踪(stack unwinding)如何实现呢,我们先来说下一般性的思路:

  • 首先获取当前程序的pc信息,pc确定了就可以确定当前函数f对应的栈帧;
  • 再获取当前程序的bp信息(go里面称为fp),进而可以拿到函数返回地址;
  • 返回地址往往就是在caller对应的函数的栈帧中了,将该返回地址作为新的pc;
  • 重复前面几步,直到栈跟踪深度达到要求为止;

go runtime如何利用.gopclntab实现栈跟踪?

要理解这点首先应该理解.gopclntab的设计,这部分内容可以参考Go 1.2 Runtime Symbol Information,然后我们可以看下实现,即gosym.Table及相关类型的结构。

在本文开头我们已经展示了gosym package的类图,从中我们可以看到Table表结构包含了很多Syms、Funcs、Files、Objs,进一步结合其暴露的Methods不难看出,我们可以轻松地在pc、file、lineno、func之间进行转换。

但是调用栈是什么?调用栈是一系列方法调用的caller-callee关系,这个Table里面可没有,它只是用来辅助查询的。

  • 如果要获得调用栈,首先你要能拿到goroutine当前的pc值,这个go runtime肯定可以拿到,有了pc我们就可以通过gosym.Table找到当前函数名;
  • 然后我们需要知道当前函数调用的返回地址,那就需要通过go runtime获得bp(go里面称之为fp),通过它找到存放返回地址的位置,拿到返回地址;
  • 返回地址绝大多数情况下都是返回到caller对应的函数调用中(除非尾递归优化不返回,但是go编译器不支持尾递归优化,所以忽略),将这个返回地址作为pc,去gosym.Table中找对应的函数定义,这样就确定了一个caller;
  • 重复上述过程即可直到符合unwind深度要求。

go标准库runtime/debug.PrintStack()就是这么实现的,只是它考虑的更周全,比如打印所有goroutine调用栈需要STW,调用栈信息过大可能超出goroutine栈上限,所以会先切到systemstack再生成调用栈信息,会考虑对gc的影响,等等。

调试器如何利用.gopclntab实现栈跟踪?

根据前面对gosym.Table的分析,我们很容易明白,如果只是单纯利用.gopclntab来实现stack unwinding,那是不可能的。而且调试器里面也很难像go runtime那样灵活自如地对goroutine进行控制,如获取goroutine的各种上下文信息。

那调试器应该如何做呢?

研究delve源码发现,在go-delve/delve@913153e7及之前的版本中是借助gosym.Table结合DWARF FDE实现的:

  • dlv首先利用DWARF .debug_frame section来构建FDE列表;

  • dlv获得tracee的pc值,然后遍历FDE列表,找到FDE地址范围覆盖pc的FDE,这个FDE就是对应的函数栈帧了;

  • 然后再找caller,此时dlv再获取bp值,再计算出返回地址位置,再读取返回地址,然后再去遍历FDE列表找地址范围覆盖这个返回地址的FDE,这个FDE对应的就是caller;
  • 重复以上过程即可直到符合unwind深度要求;

找caller-callee关系,dlv是这么处理的,找对应的函数名、源文件位置信息,还是通过gosym.Table来实现的。

其实这里go-delve/delve的实现走了一点“捷径”,本来它可以通过.debug_line来实现pc和file:lineno的转换,也可以通过.debug_frame来确定调用栈。

这里需要明确的是,.gopclntab只记录了纯go程序的pc、源文件位置映射信息,对于cgo程序的部分是不会相关信息的,因为调用的c编译器都不理解有这些东西的,就有一定的局限性。但是生成.debug_line信息,常见编译器都是支持的,是可以更好地解决这里的局限性问题的。

go-delve/delve@6d405179,项目核心开发aarzilli解决了这个问题,并在提交记录里特别强调了这个问题:

commit 6d40517944d40113469b385784f47efa4a25080d
Author: aarzilli <alessandro.arzilli@gmail.com>
Date:   Fri Sep 1 15:30:45 2017 +0200

    proc: replace all uses of gosymtab/gopclntab with uses of debug_line

    gosymtab and gopclntab only contain informations about go code, linked
    C code isn't there, we should use debug_line instead to also cover C.

    Updates #935

ok,这里大家应该明白实现原理了,我们将在下一章调试器开发过程中加以实践。
