pkg debug/elf 应用
数据类型及关系

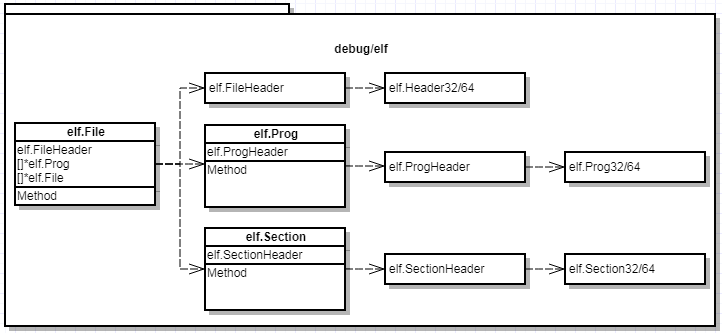

标准库提供了packagedebug/elf来读取、解析elf文件数据，相关的数据类型及其之间的依赖关系，如下图所示：
简单讲，elf.File中包含了我们可以从elf文件中获取的所有信息，为了方便使用，标准库又提供了其他package debug/gosym来解析符号信息、行号表信息，还提供了debug/dwarf来解析调试信息。
常用操作及示例
打开一个ELF文件
通过命令选项传递一个待打开的elf文件名，然后打开该elf文件，并打印elf.File的结构信息。这里我们使用了一个三方库go-spew/spew，它基于反射实现能够打印出elf.File结构中各个字段的信息，如果字段也是组合类型也会对齐进行递归地展开。
package main
import (
"debug/elf"
"fmt"
"os"
"github.com/davecgh/go-spew/spew"
)
func main() {
if len(os.Args) != 2 {
fmt.Fprintln(os.Stderr, "usage: go run main.go <prog>")
os.Exit(1)
}
prog := os.Args[1]
file, err := elf.Open(prog)
if err != nil {
panic(err)
}
spew.Dump(file)
}
运行测试go run main.go ../testdata/loop，这个结构非常复杂，为了方便读者查看，我删减了部分内容。
不难看出，ELF文件中包含了如下关键信息：
- FileHeader，即ELF Header；
- Sections，Sections中每个Section都包含了一个elf.SectionHeader定义，实际上这个字段是读取ELF文件中节头表、节汇总之后的结果；
- Progs，即ELF文件中的段头表，其中每个元素都是一个elf.ProgHeader；
通过打印信息，细心的读者会发现：
- 对于sections，我们可以看到section具体的名称，如.text、.rodata、.data；
- 对于segments，也可以看到segment具体的类型，如note、load，还有其虚拟地址；
(*elf.File)(0xc0000ec3c0)({
FileHeader: (elf.FileHeader) {
Class: (elf.Class) ELFCLASS64,
Data: (elf.Data) ELFDATA2LSB,
Version: (elf.Version) EV_CURRENT,
OSABI: (elf.OSABI) ELFOSABI_NONE,
ABIVersion: (uint8) 0,
ByteOrder: (binary.littleEndian) LittleEndian,
Type: (elf.Type) ET_EXEC,
Machine: (elf.Machine) EM_X86_64,
Entry: (uint64) 4605856
},
Sections: ([]*elf.Section) (len=25 cap=25) {
(*elf.Section)(0xc0000fe000)({ SectionHeader: (elf.SectionHeader) { Name: (string) "" ... }}),
(*elf.Section)(0xc0000fe080)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=5) ".text", ... }}),
(*elf.Section)(0xc0000fe100)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=7) ".rodata", ... }}),
(*elf.Section)(0xc0000fe180)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=9) ".typelink", ... }}),
(*elf.Section)(0xc0000fe200)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=9) ".itablink", ... }}),
(*elf.Section)(0xc0000fe280)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=9) ".gosymtab", ... }}),
(*elf.Section)(0xc0000fe300)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=10) ".gopclntab", ... }}),
(*elf.Section)(0xc0000fe380)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=13) ".go.buildinfo", }}),
(*elf.Section)(0xc0000fe400)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=10) ".noptrdata", ... }}),
(*elf.Section)(0xc0000fe480)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=5) ".data", ... }}),
(*elf.Section)(0xc0000fe500)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=4) ".bss", ... }}),
(*elf.Section)(0xc0000fe580)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=9) ".noptrbss", ... }}),
(*elf.Section)(0xc0000fe600)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=14) ".zdebug_abbrev", ... }}),
(*elf.Section)(0xc0000fe680)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=12) ".zdebug_line", ... }}),
(*elf.Section)(0xc0000fe700)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=13) ".zdebug_frame", ... }}),
(*elf.Section)(0xc0000fe780)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=16) ".zdebug_pubnames", ... }}),
(*elf.Section)(0xc0000fe800)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=16) ".zdebug_pubtypes", ... }}),
(*elf.Section)(0xc0000fe880)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=18) ".debug_gdb_scripts", ... }}),
(*elf.Section)(0xc0000fe900)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=12) ".zdebug_info", ... }}),
(*elf.Section)(0xc0000fe980)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=11) ".zdebug_loc", ... }}),
(*elf.Section)(0xc0000fea00)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=14) ".zdebug_ranges", ... }}),
(*elf.Section)(0xc0000fea80)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=16) ".note.go.buildid", ... }}),
(*elf.Section)(0xc0000feb00)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=7) ".symtab", ... }}),
(*elf.Section)(0xc0000feb80)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=7) ".strtab", ... }}),
(*elf.Section)(0xc0000fec00)({ SectionHeader: (elf.SectionHeader) { Name: (string) (len=9) ".shstrtab", ... }})
},
Progs: ([]*elf.Prog) (len=7 cap=7) {
(*elf.Prog)(0xc0000ba2a0)({ ProgHeader: (elf.ProgHeader) { Type: (elf.ProgType) PT_PHDR, Flags: (elf.ProgFlag) PF_R, Vaddr: (uint64) 4194368 }}),
(*elf.Prog)(0xc0000ba300)({ ProgHeader: (elf.ProgHeader) { Type: (elf.ProgType) PT_NOTE, Flags: (elf.ProgFlag) PF_R, Vaddr: (uint64) 4198300 }}),
(*elf.Prog)(0xc0000ba360)({ ProgHeader: (elf.ProgHeader) { Type: (elf.ProgType) PT_LOAD, Flags: (elf.ProgFlag) PF_X+PF_R, Vaddr: (uint64) 4194304 }}),
(*elf.Prog)(0xc0000ba3c0)({ ProgHeader: (elf.ProgHeader) { Type: (elf.ProgType) PT_LOAD, Flags: (elf.ProgFlag) PF_R, Vaddr: (uint64) 4825088 }}),
(*elf.Prog)(0xc0000ba420)({ ProgHeader: (elf.ProgHeader) { Type: (elf.ProgType) PT_LOAD, Flags: (elf.ProgFlag) PF_W+PF_R, Vaddr: (uint64) 5500928 }}),
(*elf.Prog)(0xc0000ba480)({ ProgHeader: (elf.ProgHeader) { Type: (elf.ProgType) PT_LOOS+74769745, Flags: (elf.ProgFlag) PF_W+PF_R, Vaddr: (uint64) 0 }}),
(*elf.Prog)(0xc0000ba4e0)({ ProgHeader: (elf.ProgHeader) { Type: (elf.ProgType) PT_LOOS+84153728, Flags: (elf.ProgFlag) 0x2a00, Vaddr: (uint64) 0 }})
},
...
})
读取文件段头表
通过前面的示例输出不难看出，文件段头表其实是elf.File的一个导出字段Progs，该字段就是解析之后的段头表。
在前面示例的基础上，我们继续读取段头表信息。
我们遍历ELF文件中段头表数据，查看每个段的类型、权限位、虚拟存储器地址、段大小，当然段头中还有其他数据，我们就不一一打印了。
package main
import (
"text/tabwriter"
...
)
func main() {
...
file, err := elf.Open(prog)
...
tw := tabwriter.NewWriter(os.Stdout, 0, 4, 3, ' ', 0)
defer tw.Flush()
fmt.Fprintf(tw, "No.\tType\tFlags\tVAddr\tMemSize\n")
for idx, p := range file.Progs {
fmt.Fprintf(tw, "%d\t%v\t%v\t%#x\t%d\n", idx, p.Type, p.Flags, p.Vaddr, p.Memsz)
}
}
运行测试go run main.go ../testdata/loop，程序会出如下段头表信息，从中我们可以看到各个segments的索引编号、段类型、权限位、虚拟存储器地址、段占用内存大小（有的段与文件大小可能不同，如多出来的规划给bss段）。
No. Type Flags VAddr MemSize
0 PT_PHDR PF_R 0x400040 392
1 PT_NOTE PF_R 0x400f9c 100
2 PT_LOAD PF_X+PF_R 0x400000 626964
3 PT_LOAD PF_R 0x49a000 673559
4 PT_LOAD PF_W+PF_R 0x53f000 295048
5 PT_LOOS+74769745 PF_W+PF_R 0x0 0
6 PT_LOOS+84153728 0x2a00 0x0 0
读取文件节头表
只需要遍历file.Sections即可读取节头表信息，注意SectionHeader entry在当前pkg实现中被组织到了每一个elf.Section中。
package main
import (
"text/tabwriter"
...
)
func main() {
...
file, err := elf.Open(prog)
...
tw = tabwriter.NewWriter(os.Stdout, 0, 4, 3, ' ', 0)
heading := "No.\tName\tType\tFlags\tAddr\tOffset\tSize\tLink\tInfo\tAddrAlign\tEntSize\tFileSize\n"
fmt.Fprintf(tw, heading)
for idx, s := range file.Sections {
fmt.Fprintf(tw, "%d\t%s\t%s\t%s\t%#x\t%d\t%d\t%d\t%d\t%d\t%d\t%d\n",
idx, s.Name, s.Type.String(), s.Flags.String(), s.Addr, s.Offset,
s.Size, s.Link, s.Info, s.Addralign, s.Entsize, s.FileSize)
}
tw.Flush()
}
运行测试go run main.go ../testdata/loop，程序会输出如下节头表信息，从中我们可以看到各个section的编号、名称、类型、flags、虚拟地址、偏移量、大小、连接信息，等等。
No. Name Type Flags Addr Offset Size Link Info AddrAlign EntSize FileSize
0 SHT_NULL 0x0 0x0 0 0 0 0 0 0 0
1 .text SHT_PROGBITS SHF_ALLOC+SHF_EXECINSTR 0x401000 4096 622868 0 0 32 0 622868
2 .rodata SHT_PROGBITS SHF_ALLOC 0x49a000 630784 278566 0 0 32 0 278566
3 .typelink SHT_PROGBITS SHF_ALLOC 0x4de200 909824 1844 0 0 32 0 1844
4 .itablink SHT_PROGBITS SHF_ALLOC 0x4de938 911672 80 0 0 8 0 80
5 .gosymtab SHT_PROGBITS SHF_ALLOC 0x4de988 911752 0 0 0 1 0 0
6 .gopclntab SHT_PROGBITS SHF_ALLOC 0x4de9a0 911776 392567 0 0 32 0 392567
7 .go.buildinfo SHT_PROGBITS SHF_WRITE+SHF_ALLOC 0x53f000 1306624 32 0 0 16 0 32
8 .noptrdata SHT_PROGBITS SHF_WRITE+SHF_ALLOC 0x53f020 1306656 58560 0 0 32 0 58560
9 .data SHT_PROGBITS SHF_WRITE+SHF_ALLOC 0x54d4e0 1365216 29712 0 0 32 0 29712
10 .bss SHT_NOBITS SHF_WRITE+SHF_ALLOC 0x554900 1394928 196400 0 0 32 0 196400
11 .noptrbss SHT_NOBITS SHF_WRITE+SHF_ALLOC 0x584840 1394928 10312 0 0 32 0 10312
12 .zdebug_abbrev SHT_PROGBITS 0x0 0x588000 1394928 281 0 0 1 0 281
13 .zdebug_line SHT_PROGBITS 0x0 0x588119 1395209 117701 0 0 1 0 117701
14 .zdebug_frame SHT_PROGBITS 0x0 0x5a4cde 1512910 25178 0 0 1 0 25178
15 .zdebug_pubnames SHT_PROGBITS 0x0 0x5aaf38 1538088 5283 0 0 1 0 5283
16 .zdebug_pubtypes SHT_PROGBITS 0x0 0x5ac3db 1543371 13539 0 0 1 0 13539
17 .debug_gdb_scripts SHT_PROGBITS 0x0 0x5af8be 1556910 44 0 0 1 0 44
18 .zdebug_info SHT_PROGBITS 0x0 0x5af8ea 1556954 211236 0 0 1 0 211236
19 .zdebug_loc SHT_PROGBITS 0x0 0x5e320e 1768190 92521 0 0 1 0 92521
20 .zdebug_ranges SHT_PROGBITS 0x0 0x5f9b77 1860711 35995 0 0 1 0 35995
21 .note.go.buildid SHT_NOTE SHF_ALLOC 0x400f9c 3996 100 0 0 4 0 100
22 .symtab SHT_SYMTAB 0x0 0x0 1896712 70944 23 443 8 24 70944
23 .strtab SHT_STRTAB 0x0 0x0 1967656 67996 0 0 1 0 67996
24 .shstrtab SHT_STRTAB 0x0 0x0 2035652 280 0 0 1 0 280
读取指定section
现在我们看下如何读取指定的section的数据，以调试器过程中将使用到的section作为示例是一个不错的注意。读取prog的数据并无二致，本质上也是调用的section reader。
.text section：
package main
import (
"text/tabwriter"
...
)
func main() {
...
file, err := elf.Open(prog)
...
// .text section
dat, err := file.Section(".text").Data()
if err != nil {
panic(err)
}
fmt.Printf("% x\n", dat[:32])
}
运行测试go run main.go ../testdata/loop，程序会以16进制形式输出.text section的前32个bytes。
64 48 8b 0c 25 f8 ff ff ff 48 3b 61 10 76 38 48 83 ec 18 48 89 6c 24 10 48 8d 6c 24 10 0f 1f 00
只是查看一堆16进制数，并没有什么特别大帮助，我们可以调用反汇编框架将这些指令转换为汇编语言，方便阅读，方便进行一些指令级调试相关的操作。下面的程序将反汇编前10条指令数据并输出。
import (
""golang.org/x/arch/x86/x86asm""
)
func main() {
...
// .text section
dat, err := file.Section(".text").Data()
...
offset := 0
for i := 0; i < 10; i++ {
inst, err := x86asm.Decode(dat[offset:], 64)
if err != nil {
break
}
fmt.Println(x86asm.GNUSyntax(inst, 0, nil))
offset += inst.Len
}
}
.data section：
按照相同的方法，我们可以读取.data section的数据，但是下面的程序同样只能打印16进制数，这并没有太大帮助。联想到.text section可以通过反汇编框架进行反汇编（指令编解码是有规律的），我们如何解析这里的数据呢？
这就要用到对go程序类型系统的理解了，比如.data中存储的一个string，或者一个struct，或者一个interface{}，只有对类型系统有了深入的理解，我们才能正确解释这里的数据，并对我们的调试过程提供帮助。
func main() {
...
dat, err := file.Section(".data").Data()
if err != nil {
panic(err)
}
fmt.Printf("% x\n", dat[:32])
}
直接读写内存数据的场景，往往是我们知道了一个变量的内存地址，既然是变量当然也知道其类型，然后我们再查看并解析该内存地址处的数据，如pmem命令的使用。pmem需要我们手动指定每个元素字节大小才能正确解析。
更方便的做法是借助调试符号信息，分析这个符号对应的类型信息，以及在内存中的位置，然后我们再读取内存数据并按照类型进行解析。我们将在debug/dwarf一节开始介绍。
本节内容我们介绍了debug/elf的常用操作，我们接下来介绍下debug/gosym包的使用。
