pkg debug/dwarf 应用
数据类型及关系
标准库提供了package debug/dwarf 来读取go编译工具链生成的DWARF数据，比如.debug_info、.debug_line。
go生成DWARF调试信息时，会对DWARF信息进行压缩再存储到不同的section中，比如描述types、variables、function定义的数据，开启压缩前是存储在.debug_info中，开启压缩后则被存储到.zdebug_info中，描述其他调试信息的section也会做类似处理。
从elf文件中读取调试信息时，需要检查信息是存储在.debug前缀的section中，还是存储在.zdebug前缀的section中，如果是后者需要执行zlib解压操作。debug/dwarf提供了部分DWARF信息的读取，内部处理了这部分检测读取哪个section、解压缩逻辑。但是标准库未提供调用栈信息的读取，这部分需要自行实现，因此了解这些信息是必要的。

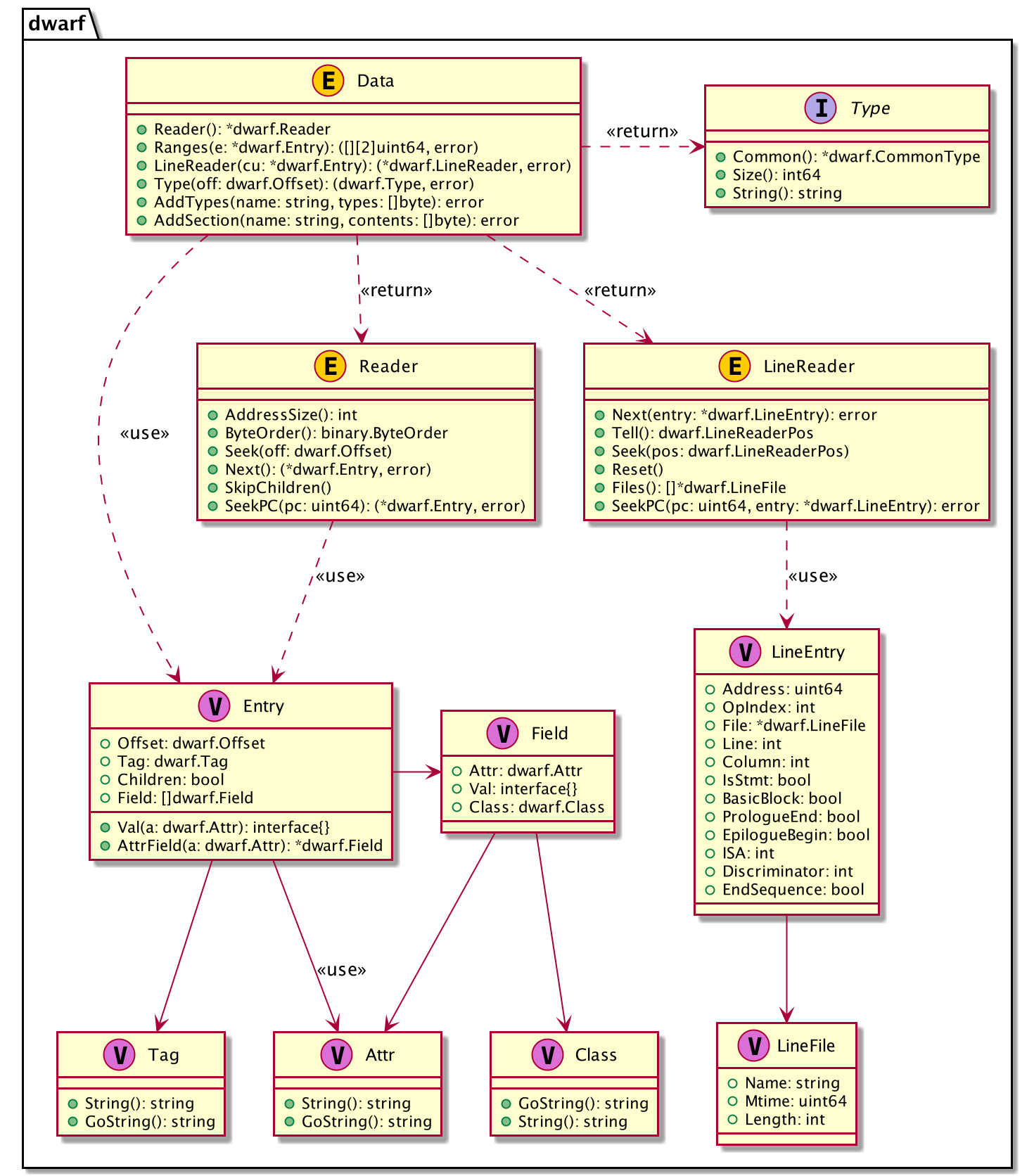

package debug/dwarf中的相关重要数据结构，如下图所示：
当我们打开了一个elf.File之后，便可以读取DWARF数据，当我们调用elf.File.Data()时便可以返回读取、解析后的DWARF数据（即类图中Data），接下来便是在此基础上进一步读取DWARF中的各类信息，以及与对源码的理解结合起来。
通过Data可以获取一个读取解析.debug_info（或.zdebug_info）section的Reader，通过它可以遍历DIE（即类图中Entry），每个DIE都由一个Tag和一系列Attr构成。
当我们读取到一个Tag类型为DW_TAG_compile_unit的DIE时，表明当前是一个编译单元，每个编译单元都有一个自己的行号表，通过Data即该DIE，可以得到一个读取.debug_line（或.zdebug_line）的LineReader，通过它可以读取行号表中的记录（即类图中LineEntry），它记录了虚拟内存地址、源文件名、行号、列号等的一些对应关系。
常用操作及示例
前面大致介绍了标准库提供的支持、局限性，以及标准库的大致使用方式，接下来我们提供几个示例来演示如何读取并解析DWARF调试信息，如何从中提取我们关心的内容。
读取DWARF数据
首先要打开elf文件，然后再读取DWARF相关的多个section数据并解析，go标准库已经帮我们实现了DWARF数据是否压缩、是否需要解压缩的问题。
下面的程序打开一个elf文件并返回解析后的DWARF数据：
import (
"debug/elf"
"fmt"
)
func main() {
if len(os.Args) != 2 {
fmt.Fprintln(os.Stderr, "usage: go run main.go <prog>")
os.Exit(1)
}
prog := os.Args[1]
// open elf
file, err := elf.Open(prog)
if err != nil {
panic(err)
}
// dwarf调试信息遍历
dw, err := file.DWARF()
if err != nil {
panic(err)
}
fmt.Println("read dwarf ok")
}
运行测试go run main.go ../testdata/loop2，程序只是简单地打印一行读取成功的信息，在此基础上我们将实现DWARF数据中各类信息的读取。
读取编译单元信息
当从elf文件拿到DWARF数据dwarf.Data之后，就可以从dwarf.Data中读取感兴趣的数据。在读取之前要理解DWARF数据的组织方式，以及go标准库实现的一点内容。
工程中可能包含了多个源文件，每个源文件是一个编译单元，一个目标文件中可能包含了多个编译单元。生成调试信息时每一个目标文件对应一个tag类型为DW_TAG_compile_unit的DIE。该DIE的childrens又包含了其他丰富的信息，如函数、函数中的变量等，这些信息都是通过DWARF DIE来表述的。
go编译单元是如何产生的，go tool compile *.go，依赖的源文件也会被一同编译成同一个目标文件，而不是每个源文件一个目标文件。因为c、c++允许通过extern来声明外部定义的变量，然后在当前文件中使用，每个文件是可以独立编译成一个目标文件的，这点上go有些差异。
rd := dwarf.Data.Reader()会返回一个reader对象，通过rd.Next()将能够遍历编译单元中及其包含的所有类型、变量、函数等对应的DIE列表。
下面我们先尝试遍历所有的编译单元信息。
package main
import (
"debug/dwarf"
"debug/elf"
"fmt"
"os"
"text/tabwriter"
)
func main() {
...
dw, err := file.DWARF()
...
err = iterateComplilationUnit(dw)
if err != nil {
fmt.Println(err)
}
}
func iterateComplilationUnit(dw *dwarf.Data) error {
rd := dw.Reader()
tw := tabwriter.NewWriter(os.Stdout, 0, 4, 3, ' ', 0)
fmt.Fprintf(tw, "No.\tTag\tName\tLanguage\tStmtList\tLowPC\tRanges\tOthers\n")
defer tw.Flush()
for idx := 0; ; idx++ {
entry, err := rd.Next()
if err != nil {
return fmt.Errorf("iterate entry error: %v", err)
}
if entry == nil {
fmt.Println("iterate entry finished")
return nil
}
if entry.Tag != dwarf.TagCompileUnit {
continue
}
fmt.Fprintf(tw, "%d\t%s\t%v\t%v\t%v\t%v\t%v\n",
idx,
entry.Tag.String(), entry.Field[0].Val,
entry.Field[1].Val, entry.Field[2].Val,
entry.Field[3].Val, entry.Field[4].Val, )
}
}
执行测试go run main.go ../testdata/loop2，程序输出了如下信息：
$ go run main.go ../testdata/loop2
Tag Name Language StmtList LowPC Ranges Others
CompileUnit sync 22 0 4724928 0
CompileUnit internal/cpu 22 3626 4198400 32
CompileUnit internal/cpu 22 4715 4201888 80
CompileUnit runtime/internal/sys 22 4846 4202336 112
CompileUnit fmt 22 5513 4906048 144
CompileUnit runtime/internal/atomic 22 14330 4202560 176
CompileUnit strconv 22 160219 4653184 944
........... ....... .. ...... ....... ...
CompileUnit syscall 22 167358 4883104 992
CompileUnit internal/oserror 22 170142 4882624 1040
CompileUnit io 22 170356 4881888 1072
CompileUnit internal/fmtsort 22 170746 4873280 1104
CompileUnit sort 22 171968 4870400 1136
CompileUnit unicode/utf8 22 172957 4676128 1168
CompileUnit reflect 22 174048 4767616 1200
CompileUnit sync/atomic 22 194816 4658240 1248
CompileUnit sync/atomic 22 195127 4658976 1280
CompileUnit unicode 22 195267 4742624 1312
CompileUnit runtime 22 195635 4631616 1344
CompileUnit reflect 22 195725 4855840 1376
这里显示了每个编译单元的信息，如名称、编程语言、语句列表数量、地址范围。
读取函数定义
DIE描述代码，前面提到了编译单元是tag为DW_TAG_compile_unit的DIE来描述的，读取完该DIE之后，可继续读取编译单元中的函数定义，即tag为DW_TAG_subprogram的一系列DIE。读取了每个函数的同时，函数内部又包含一些局部变量定义等，即tag为DW_TAG_variable的一系列DIE。
它们之间的关系，大致如下所示：
DW_TAG_compile_unit
...
DW_TAG_subprogram
...
DW_TAG_variable
DW_AT_name: "a"
DW_AT_type: (signature) 0xd681845c 21a14576
DW_AT_location: ...
...
这里我们以读取main.main为例，演示下如何读取编译单元中的函数、变量信息。
main.go
package main
import (
"debug/dwarf"
"debug/elf"
"fmt"
"os"
)
func main() {
...
dw, err := file.DWARF()
...
err = parseDebugInfo(dw)
if err != nil {
fmt.Println(err)
}
}
// Variable 函数局部变量信息
type Variable struct {
Name string
}
// Function 函数信息，包括函数名、定义的源文件、包含的变量
type Function struct {
Name string
DeclFile string
Variables []*Variable
}
// CompileUnit 编译单元，包括一系列源文件、函数定义
type CompileUnit struct {
Source []string
Funcs []*Function
}
var compileUnits = []*CompileUnit{}
func parseDwarf(dw *dwarf.Data) error {
rd := dw.Reader()
var curCompileUnit *CompileUnit
var curFunction *Function
for idx := 0; ; idx++ {
entry, err := rd.Next()
if err != nil {
return fmt.Errorf("iterate entry error: %v", err)
}
if entry == nil {
return nil
}
if entry.Tag == dwarf.TagCompileUnit {
lrd, err := dw.LineReader(entry)
if err != nil {
return err
}
cu := &CompileUnit{}
curCompileUnit = cu
for _, v := range lrd.Files() {
if v == nil {
continue
}
cu.Source = append(cu.Source, v.Name)
}
compileUnits = append(compileUnits, cu)
}
if entry.Tag == dwarf.TagSubprogram {
fn := &Function{
Name: entry.Val(dwarf.AttrName).(string),
DeclFile: curCompileUnit.Source[entry.Val(dwarf.AttrDeclFile).(int64)-1],
}
curFunction = fn
curCompileUnit.Funcs = append(curCompileUnit.Funcs, fn)
// 如果是main.main函数，打印一下entry，方便我们印证
if fn.Name == "main.main" {
printEntry(entry)
fmt.Printf("main.main is defined in %s\n", fn.DeclFile)
}
}
if entry.Tag == dwarf.TagVariable {
variable := &Variable{
Name: entry.Val(dwarf.AttrName).(string),
}
curFunction.Variables = append(curFunction.Variables, variable)
// 如果当前变量定义在main.main中，打印一下entry，方便我们印证
if curFunction.Name == "main.main" {
printEntry(entry)
}
}
}
return nil
}
// 打印每个DIE的详细信息，调试使用，方便我们根据具体结构编写代码
func printEntry(entry *dwarf.Entry) {
fmt.Println("children:", entry.Children)
fmt.Println("offset:", entry.Offset)
fmt.Println("tag:", entry.Tag.String())
for _, f := range entry.Field {
fmt.Println("attr:", f.Attr, f.Val, f.Class)
}
}
在执行测试之前，我们也说一下用来测试的源程序，注意我们在main.main中定义了一个变量pid。
testdata/loop2.go
1 package main
2
3 import "fmt"
4 import "os"
5 import "time"
6
7 func init() {
....
14 }
15 func main() {
16 pid := os.Getpid()
17 for {
18 fmt.Println("main.main pid:", pid)
19 time.Sleep(time.Second * 3)
20 }
21 }
执行测试go run main.go ../testdata/loop2，程序输出如下信息：
$ go run main.go ../testdata/loop2
children: true
offset: 324423
tag: Subprogram
attr: Name main.main ClassString
attr: Lowpc 4949376 ClassAddress
attr: Highpc 4949656 ClassAddress
attr: FrameBase [156] ClassExprLoc
attr: DeclFile 2 ClassConstant
attr: External true ClassFlag
main.main is defined in /root/debugger101/testdata/loop2.go
children: false
offset: 324457
tag: Variable
attr: Name pid ClassString
attr: DeclLine 16 ClassConstant
attr: Type 221723 ClassReference
attr: Location [145 160 127] ClassExprLoc
上面程序中打印了main.main对应的subprogram的详细信息，并展示了main.main是定义在testdata/loop2.go这个源文件中（行信息依赖行表，稍后介绍），还展示了main.main中定义的局部变量pid。
遍历编译单元CompileUnit，并从中编译单元中依次读取各个函数Subprogram，以及函数中的一系列变量Variable的过程，大致可以由上述示例所覆盖。当然我们还要提取更多信息，比如函数定义在源文件中的行号信息、变量在源文件中的行号、列号信息等等。
读取行号表信息
每个编译单元CompileUnit都有自己的行号表信息，当我们从DWARF数据中读取出一个tag类型为DW_TAG_compile_unit的DIE时，就可以尝试去行表.debug_line/.zdebug_line中读取行号表信息了。这里debug/dwarf也提供了对应的实现，dwarf.LineReader每次从指定编译单元中读取一行行表信息dwarf.LineEntry。
后续基于行表数据可以轻松实现源文件位置和虚拟地址之间的转换。
我们先实现行号表的读取，只需在此前代码基础上做少许变更即可：
func main() {
...
err = parseDwarf(dw)
...
pc, err := find("/root/debugger101/testdata/loop2.go", 16)
if err != nil {
panic(err)
}
fmt.Printf("found pc: %#x\n", pc)
}
type CompileUnit struct {
Source []string
Funcs []*Function
Lines []*dwarf.LineEntry
}
func parseDwarf(dw *dwarf.Data) error {}
...
for idx := 0; ; idx++ {
...
if entry.Tag == dwarf.TagCompileUnit {
lrd, err := dw.LineReader(entry)
...
for {
var e dwarf.LineEntry
err := lrd.Next(&e)
if err == io.EOF {
break
}
if err != nil {
return err
}
curCompileUnit.Lines = append(curCompileUnit.Lines, &e)
}
}
...
}
}
我们查找下源文件位置testdata/loop2.go:16对应的虚拟地址（当前我们是硬编码的此位置），执行测试go run main.go ../testdata/loop2：
$ go run main.go ../testdata/loop2
found pc: 0x4b85af
程序正确找到了上述源文件位置对应的虚拟内存地址。
读者朋友可能想问，为什么示例程序中不显示出源文件位置对应的函数定义呢？这里涉及到对.debug_frame/.zdebug_frame调用栈信息表的读取、解析。很遗憾go标准库没有对这些sections提供良好的支持，我们要靠自己了。没关系，it's easy!
有了调用栈信息表之后，我们就可以根据每个栈帧覆盖的虚拟内存地址范围，找到pc对应的栈帧，进而确定出对应的是哪个函数定义。
读取调用栈信息
elf文件中，调用栈信息表存储在.debug_frame或.zdebug_frame中，go标准库debug/dwarf不支持这部分信息的解析，为了避免大家对标准库实现产生理解上的偏差，我们将在《挺近DWARF小节》中详细描述如何读取、解析、应用调用栈信息。
